УСП — оснастка, которая собирается под задачу

Справочник по универсально-сборным приспособлениям: базовые плиты, упоры, угольники, зажимы, опоры и крепёж. Без цен, корзины и навязчивых продаж — только практическая информация для работы.

Открыть каталогКак выбрать элементы
Фотографии на этой демонстрационной версии взяты из открытых материалов сторонних ресурсов. Перед публикацией замените их на собственные или лицензированные изображения.
🔎 Найти элементПо названию, назначению или типу 🧩 Понять системуИз чего состоит УСП и как собирается 🛠 Выбрать по задачеСварка рам, труб, корпусов и узлов 📚 Документы и справкаГОСТ, учебные материалы и чертежи

Как устроена система УСП

Универсально-сборное приспособление собирают из нормализованных элементов в нужной компоновке, а после выполнения операции элементы можно разобрать и использовать повторно. Такой принцип особенно полезен при единичном и мелкосерийном производстве.

01

База

Плита, стол или другая базовая поверхность задаёт координатную основу для установки деталей.

02

Установка

Опоры, пальцы, втулки, угольники и упоры задают положение заготовки и рабочие углы.

03

Фиксация

Прижимы и крепёж удерживают детали в заданном положении во время сборки, прихватки или сварки.

Каталог элементов

Ищите не по коммерческому названию, а по функции: что нужно сделать на рабочем месте.

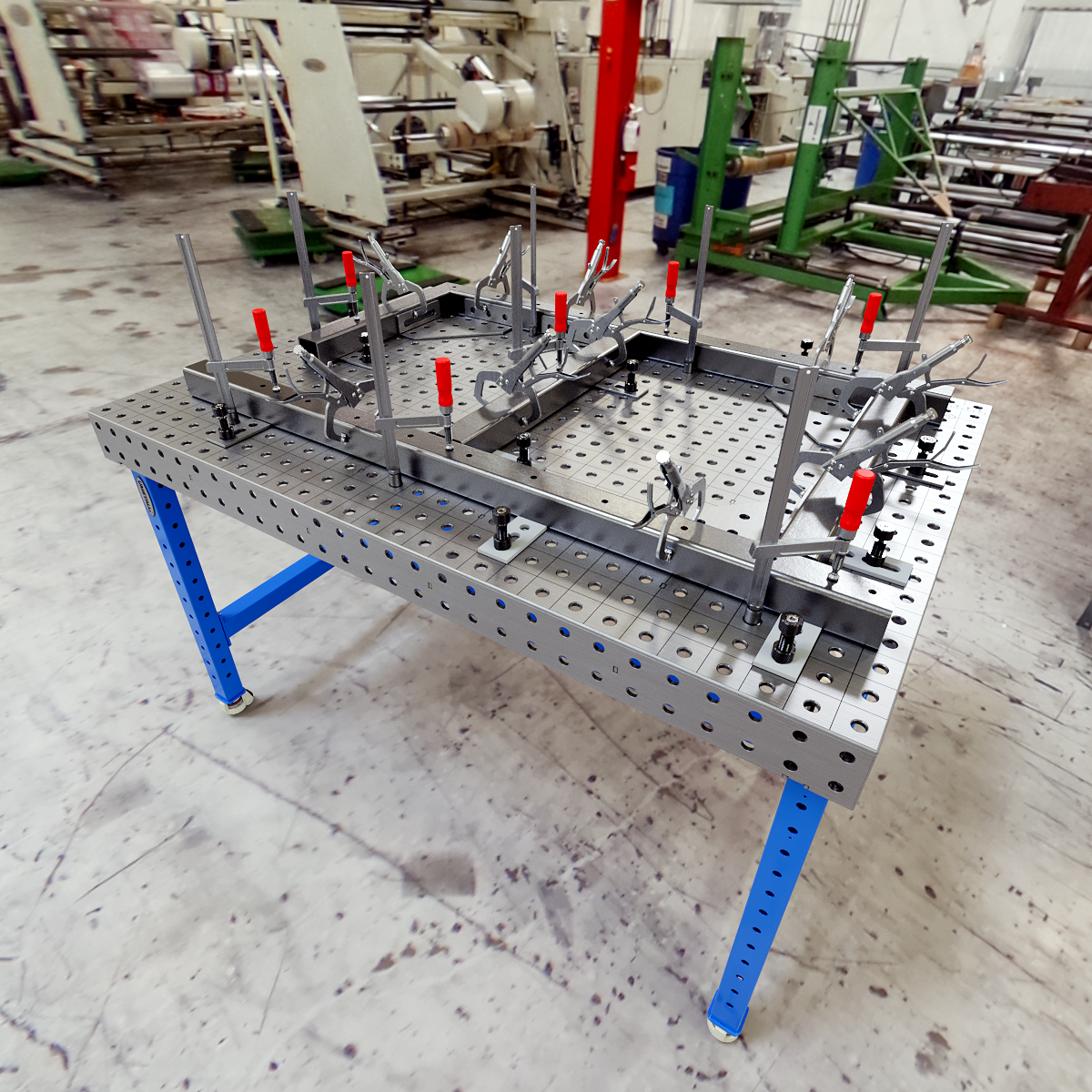

Сборочный сварочный стол с оснасткой
Базовые элементы

Базовая плита / стол

Рабочая поверхность, на которой строится вся компоновка УСП.

Задача: базаТип: стол
Подробнее →
Модульные угольники и упоры на сварочном столе
Установочные

Упоры и угольники

Быстро задают базовые поверхности и фиксированные углы.

Задача: базаУгол: 90°+
Подробнее →
Зажимы на модульном сварочном столе
Зажимные

Зажимы и прижимы

Для временной фиксации деталей перед прихваткой и во время сварки.

Задача: фиксацияТип: прижим
Подробнее →
Опорные элементы УСП
Опорные

Опоры и стойки

Для регулировки высоты, поддержки и точного позиционирования заготовки.

Задача: высотаТип: опора
Подробнее →

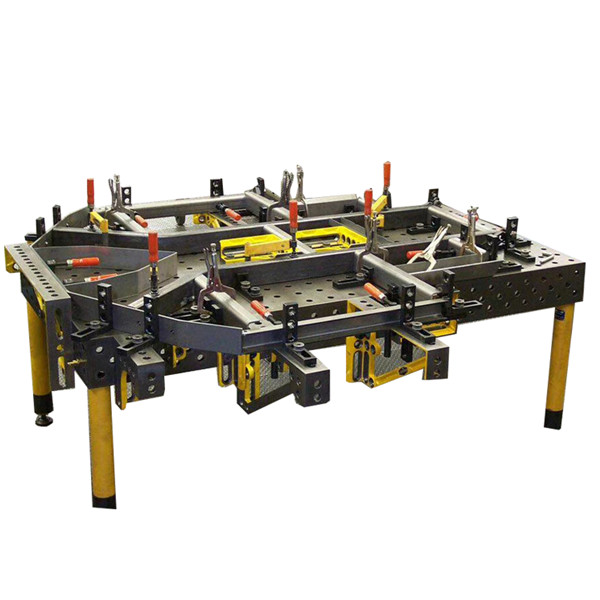

Крепёж и элементы модульного приспособления
Крепёж

Болты, гайки, фиксаторы

Соединяют базовые, установочные и зажимные элементы между собой.

Задача: соединениеТип: крепёж
Подробнее →
3D сварочный стол с модульной оснасткой
База

Модульный 3D стол

Удобен для пространственных рам, корпусов и сложных сварных узлов.

Система: 3DЗадача: сварка
Подробнее →
Установочные элементы и зажимы
Установочные

Пальцы и втулки

Помогают точно повторять положение детали относительно базы.

Задача: центрирование
Подробнее →
Прижимы на сборочном столе
Зажимные

Рычажные прижимы

Быстрая фиксация деталей без длительного закручивания крепежа.

Задача: фиксация
Подробнее →
По вашему запросу элементов не найдено. Попробуйте изменить фильтр или поисковый запрос.

Где применяют УСП

Выбирайте компоновку от технологической задачи: сначала база и установочные точки, затем фиксация.

Сборочно-сварочный стол
Сборка и сварка рам
Универсальный сборочный стол
Каркасные конструкции
Модульная оснастка
Пространственная сборка
Сборочная оснастка
Позиционирование деталей
Оснастка сварочного стола
Фиксация перед сваркой

Как выбрать элементы под работу

Практическая последовательность для рабочего места — без привязки к конкретному производителю.

Перед сборкой приспособления

  • Определите базовую поверхность и основные технологические базы детали.
  • Задайте нужные размеры, высоты и углы относительно базы.
  • Подберите опоры и упоры, чтобы исключить нежелательные перемещения.
  • Расположите зажимы так, чтобы усилие не уводило деталь от базы.
  • Проверьте доступ сварочной горелки, инструмента и измерительного оборудования.

После установки детали

  • Проверьте прилегание к базам и отсутствие посторонних зазоров.
  • Убедитесь, что зажимы не мешают сварному шву и последующей обработке.
  • Проверьте диагонали, углы и контрольные размеры.
  • После прихваток повторно проверьте геометрию.
  • После работы разберите компоновку и верните элементы на хранение.

Справочные материалы

Для каталога полезно держать рядом нормативные и учебные материалы. Ссылки ниже ведут на открытые источники.

ГОСТ

Каталог УСП-16

Открытый архив с каталогом деталей и сборочных единиц УСП-16 и ссылками на ГОСТ.

Открыть источник →
📖

Справочник слесаря

Описание принципа работы УСП, состава элементов и области применения.

Открыть источник →
📐

Проектирование приспособлений

Справочные сведения о применении универсально-сборных приспособлений.

Открыть источник →
